| Ряд подачи: | 2000 m3/h | Максимальная головка: | 160 m |
|---|---|---|---|
| Крыльчатки: | Закрытый | Тип: | Насос лезвия |
| Диапазон температур: | 20° к к 200° к | RPM: | 500 до 3600 |
| Выделить: | насосы производственного процесса,Химические насосы перехода |
||

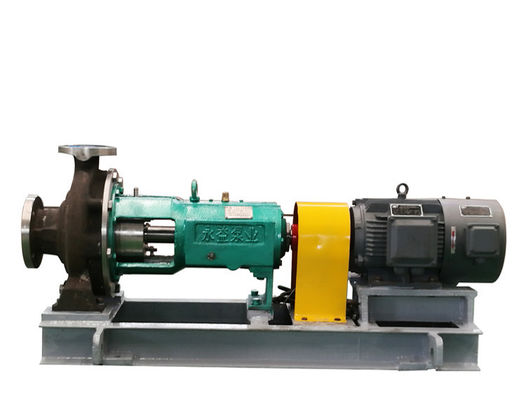

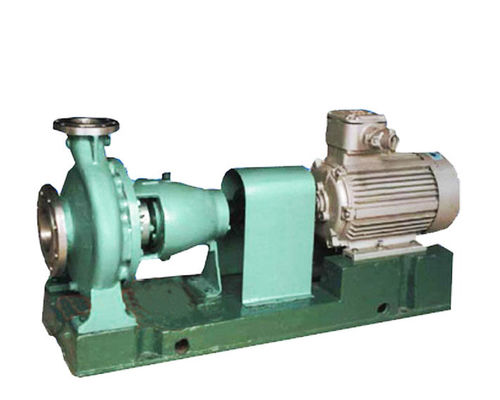

Горизонтальный центробежный химический устойчивый отростчатый насос ПТФЭ выровнянный для жидкости кислоты передачи
Дизайн насоса
Этот насос химического процесса серии горизонтален, разделение радял, насосы кожуха волюты. Он конструированный аккоринг к стандартному ГБ/Т5656. Турбинка крыльчатка закрытого типа бросания инблок, может велльсуйтед условия труда. Задний вытяните вне дизайн позволяет извлечь ротор без нарушать трубопроводы. Если соединение прокладки использовано, то мотор не должен извлечься из базовой платины. Валы, рукави, подшипники, и кровати подшипника идентичны в и заменимы для большое количество размеров насоса.
Размер установки
Сводка продукта
1) Насос химического процесса КЗ принимает объединенную крыльчатку закрытого типа отливки, которая имеет сильную приспособляемостьь к условиям труда, высокой эффективности и оптимальному представлению кавитации. Турбинка имеет заднее лезвие или отверстие баланса, которое может уменьшить осевую тягу и давление камеры уплотнения, увеличивает срок службы подшипника.
2) Твердый дизайн вала насоса принимает цилиндрический ролик и набор подшипников с наклонным корпусом, которые могут принести более большие радиальную нагрузку и аксиальную нагрузку, и усиливает общую ригидность вала насоса. В то же время, турбинка делает проверку и коррекцию статического баланса. Насос бежит с низкой вибрацией, малошумной, которая очень полезна к сроку службы уплотнений и подшипника вала
Модель и параметр
| Модель | Проектная скорость н=2900р/мин | Расклассифицированное Спедн=1450р/мин | |||||||||||||
| Турбинка |
Емкость к (м3/х) |
Голова Х (м) |
Относительная плотность ρ=1.00 | Относительная плотность ρ=1.84 | Турбинка |
Емкость (м3/х) |
Голова х (м) |
Относительная плотность ρ=1.00 |
Относительная плотность ρ=1.84 |
||||||
| Сила и модель мотора | Сила и модель мотора | ||||||||||||||
| Кв | Кв | Кв | Кв | ||||||||||||
| ИКЗ80/250 | Д | 150 | 55 | 37 | 200Л2-2 | 75 | 280С-2 | Э | 70 | 11 | 5,5 | 132С-4 | 7,5 | 132М-4 | |
| С | 140 | 50 | 30 | 200Л1-2 | |||||||||||
| Э | 130 | 47 | 55 | 250М-2 | |||||||||||
| ИКЗ80/315 | А | 200 | 130 | 110 | 315С-2 | 185 | 315Л-2 | А | 100 | 32 | 15 | 160Л-4 | 30 | 200Л-4 | |
| Б | 190 | 125 | Б | 95 | 30 | ||||||||||
| М | 180 | 120 | 90 | 280М-2 | 160 | 315Л1-2 | К | 85 | 24 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| Н | 170 | 110 | 75 | 280С-2 | Д | 70 | 18 | 7,5 | 132М-4 | 15 | 160Л-4 | ||||
| К | 160 | 100 | 132 | 315М-2 | |||||||||||
| С | 150 | 90 | 110 | 315С-2 | |||||||||||
| Д | 140 | 80 | 55 | 250М-2 | 90 | 280М-2 | |||||||||
| ИКЗ80/400 | А | 105 | 52 | 30 | 200Л-4 | 55 | 250М-4 | ||||||||
| Б | 100 | 50 | 55 | 250М-4 | |||||||||||
| К | 90 | 44 | 45 | 225М-4 | |||||||||||
| Д | 80 | 38 | 18,5 | 180М-4 | 37 | 225С-4 | |||||||||
| Э | 75 | 30 | 15 | 160Л-4 | 30 | 200Л-4 | |||||||||
| ИКЗ100/200 | А | 230 | 45 | 45 | 225М-2 | 75 | 280С-2 | А | 115 | 11 | 7,5 | 132М-4 | 11 | 160М-4 | |
| Б | 210 | 40 | 37 | 200Л2-2 | 55 | 250М-2 | Б | 100 | 10 | 5,5 | 132С-4 | ||||
| К | 180 | 32 | 22 | 180М-2 | 45 | 225М-2 | К | 90 | 8 | 4 | 112М-4 | 7,5 | 132М-4 | ||
| Д | 150 | 25 | 37 | 200Л2-2 | Д | 80 | 6 | 3 | 100Л2-4 | 5,5 | 132С-4 | ||||
| ИКЗ100/250 | А | 280 | 75 | 90 | 280М-2 | 160 | 315Л1-2 | А | 130 | 20 | 15 | 160Л-4 | 22 | 180Л-4 | |
| Б | 260 | 70 | 75 | 280С-2 | 132 | 315М-2 | Б | 125 | 16 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| М | 240 | 65 | 75 | 280С-2 | 110 | 315С-2 | К | 120 | 14 | 15 | 160Л-4 | ||||
| К | 220 | 60 | 55 | 250М-2 | 110 | 315С-2 | Д | 100 | 10 | 7,5 | 132М-4 | 11 | 160М-4 | ||
| Н | 200 | 52 | 45 | 225М-2 | 90 | 280М-2 | |||||||||
| Д | 175 | 45 | 37 | 200Л2-2 | 75 | 280С-2 | |||||||||
| ИКЗ100/315 | А | 270 | 135 | 160 | 315Л1-2 | А | 130 | 32 | 22 | 180Л-4 | 37 | 225С-4 | |||
| Б | 260 | 128 | 132 | 315М-2 | Б | 120 | 30 | 18,5 | 180М-4 | 30 | 200Л-4 | ||||
| М | 250 | 120 | К | 100 | 26 | 15 | 160Л-4 | ||||||||
| Н | 230 | 112 | 110 | 315С-2 | 185 | 315Л-2 | Д | 90 | 21 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| К | 220 | 105 | |||||||||||||
| С | 210 | 95 | 90 | 280М-2 | 160 | 315Л1-2 | |||||||||
| Д | 190 | 85 | 75 | 280С-2 | 132 | 315М-2 | |||||||||
Рабочая характеристика
