Подробная информация о продукте:
Оплата и доставка Условия:
|
| Поток: | До 1000м3/х | Руководитель: | До 120м |
|---|---|---|---|
| Скорость: | 1450рпм-2900рпм | Другие имена: | Насос химического процесса центробежный |
| Источник питания: | электрический | Напряжение: | 220В, 380В, 440В |
| Направление вращения: | По часовой стрелке от приводного конца | MOQ: | 1 комплект |
| Выделить: | высокий насос химиката давления,электрический химический насос |
||

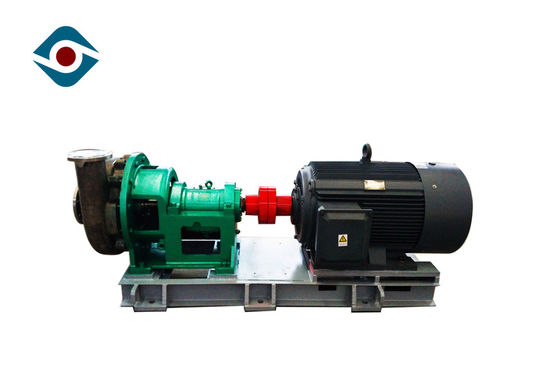

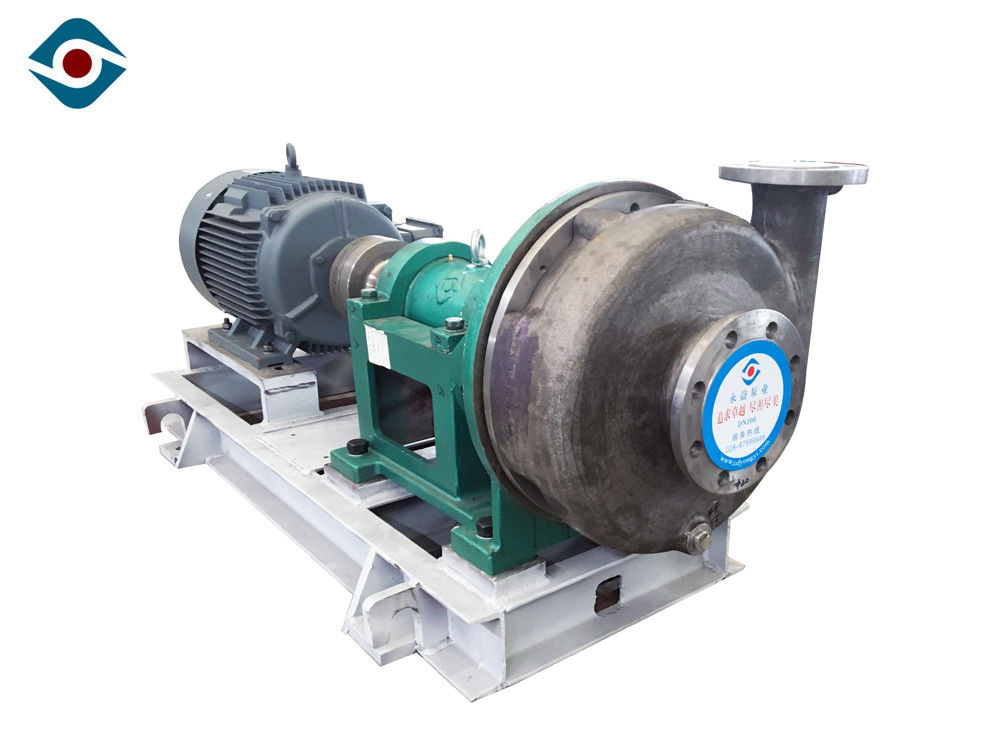

Насосы электрической открытой турбинки промышленные химические/насос волюты центробежный
Принцип деятельности
Принцип деятельности центробежного насоса нижеследует:
1. Через фланец всасывания жидкость пропускает через эпицентр деятельности всасывания в вращая турбинку.
2. Вал насоса поглощает механическую энергию от электрического двигателя, и поворачивает электрическую энергию в механическую энергию.
3. Лезвия зафиксированные на вале прилагают силу на жидкости и увеличивают свой угловой момент, поэтому давление и абсолютная скорость увеличивают.
4. Следовательно энергия возвращается к жидкости.
Детали продукта
|
Емкость: 8 | ³/х 800 м |
|
Голова: 10 | 90 м |
|
Максимал эффективность: 70% |
|
Диаметр: 200мм~470мм |
|
Позволенный максимальный размер частицы: 20 мм |
|
Тип уплотнения: Уплотнение упаковки уплотнения механического уплотнения динамическое |
|
Вес насоса: до 3000кг |
|
РПМ: 1450 р/мин |
Особенности
Анти--корозия серии ВД и износоустойчивый горизонтальный центробежный насос принимают настоящую общую структуру: ставьте в скобки поддержка и форма задней двери, которая делает разборку и обслуживание насоса безопасной и удобной, и цена обслуживания и ремонта низки.
Насос серии ВД принимает объединенную турбинку отливки. Тело насоса принимает широкий расчет канала подачи, который делает насос способным к адаптации к условиям труда и имеет сильный насос проходя способность. Особенно соответствующее для высокого средства содержания твердых веществ, высоковязких и легких кристаллизации. Оно имеет высокую эффективность и превосходное представление анти--кавитации.
Тело подшипника принимает осев передвижной структурный дизайн, который может отрегулировать зазор в осевом направлении между вспомогательной турбинкой и камерой упаковки без демонтировать насос.
Технический параметр
|
модель |
Представление чистой воды |
||||||
|
подача (м3/х) |
голова (м) |
скорость (р/мин) |
максимум эффективность (%) |
НПСХ (НПСХр) м |
вес насоса главный КГ |
компонент вала |
|
|
40ВД-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40ВД-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40ВД-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50ВД-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50ВД-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50ВД-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50ВД-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65ВД-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65ВД-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65ВД-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65ВД-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65ВД-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80ВД-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80ВД-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80ВД-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80ВД-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80ВД-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100ВД-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100ВД-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100ВД-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125ВД-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125ВД-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125ВД-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125ВД-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150ВД-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150ВД-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150ВД-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150ВД-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200ВД-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200ВД-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250ВД-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250ВД-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Структура
| *1 | Запирая винт | *8 | Вице камера турбинки | 15 | Крышка переднего подшипника | 22 | Лоток масла | *29 | Рукав |
| 2 | Набивка | 9 | Колцеобразное уплотнение | *16 | Передний подшипник | 23 | Гайка регулировки | 30 | Кольцо уплотнения воды |
| *3 | Гайка турбинки | *10 | Вице турбинка | 17 | Тело подшипника | 24 | Винт регулировки | 31 | Заполнитель |
| 4 | Колцеобразное уплотнение | *11 | Камера упаковки | 18 | Кронштейн для подшипника | 25 | Кронштейн тела подшипника | 32 | Колцеобразное уплотнение |
| *5 | Турбинка | 12 | Колцеобразное уплотнение | *19 | Задний подшипник | *26 | ось | *33 | ключи |
| *6 | Тело насоса | 13 | Сопло воды Ринсе | 20 | Крышка заднего подшипника | 27 | Крышка экрана | ||
| 7 | Колцеобразное уплотнение | 14 | Вода сохраняя плиту | 21 | Ключ | 28 | Набивочная коробка |
Больше деталей
Случай насоса:
1. высокотемпературный отжиг
2. отсутствие трескать
дефоматион 3.но
4. гарантированный на 10 лет
Носить:
материал 1.селект
обеспечение 2.квалиты
трение 3.лесс
4.море эффективное
Турбинка:
типы 1.вариоус турбинки
проницаемость 2.хигх
сопротивление 3.корросион и сопротивление носки
