Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Насос подачи смешивания | Поток: | 200-6500м3/х |
|---|---|---|---|
| Руководитель: | 8-25m | Крыльчатки: | Закрытое Семи открытое |
| марка: | Йонги Чэнду | Давление: | 1.6Mpa |
| PH: | 4.5-8 | температуры: | -20~120℃ |
| Фланец: | Индивидуальные | ||
| Высокий свет: | mixed flow centrifugal pump,mixed flow pump |
||
Насос подачи горизонтальный смешивать длинного срока службы большой емкости горизонтальный консольный
Характер продукции
Согласно техническим данным проекта обессеривания электрической станции тепловой мощности, основанным на особенностях системы обессеривания газообразного отхода и преимуществ вероятных продуктов, мы изготовили энергосберегающий продукт---- насосы обессеривания ИИТЛ-серий. насосы ИИТЛ-серий насос большой подачи низкий главный обеспечивая циркуляцию. Они главным образом использованы в влажной системе ФГД, перенося слурры известняка и слурры гипса. Насосы имеют преимущества деятельности высокой эффективности, безопасных и стабилизированных, удобного обслуживания, длинного срока службы и так далее.
Технический параметр
| Модель |
подача (³/х м) |
Голова (м) |
Скорость (р/мин) |
Максимальная эффективность (%) |
НПСХ (НПСХр) м |
Позволяемая максимальная сила мотора (КВ) |
Чистый вес (кг) |
| 350ИИТЛ-24 | 1280 | 25,2 | 740 | 75 | 6,5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22,3 | 81 | |||||
| 350ИИТЛ-10 | 640 | 11,2 | 490 | 72 | 3,4 | 55 | 3200 |
| 960 | 10,2 | 78 | |||||
| 1060 | 9,1 | 79 | |||||
| 400ИИТЛ-24 | 1760 | 25,5 | 740 | 80 | 6,8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400ИИТЛ-10 | 1160 | 11,3 | 490 | 78 | 3,2 | 75 | 3500 |
| 1450 | 10,5 | 80 | |||||
| 1740 | 9,4 | 81 | |||||
| 500ИИТЛ-24 | 2800 | 25,8 | 590 | 82 | 7,1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21,6 | 86 | |||||
| 500ИИТЛ-16 | 2320 | 18,2 | 490 | 82 | 3,8 | 75 | 4500 |
| 2900 | 16,5 | 85 | |||||
| 3480 | 14,8 | 86 | |||||
| 600ИИТЛ-24 | 4500 | 25,5 | 590 | 83 | 8,0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600ИИТЛ-16 | 3737 | 17,6 | 490 | 83 | 5,5 | 400 | 6000 |
| 4568 | 16,6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700ИИТЛ-24 | 6400 | 25,5 | 490 | 84 | 8,0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21,5 | 89,5 | |||||
| 700ИИТЛ-18 | 5550 | 19,2 | 425 | 84 | 6,1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16,2 | 89,5 | |||||
| 800ИИТЛ-24 | 8250 | 27 | 490 | 87,5 | 9,6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21,3 | 87,5 | |||||
| 800ИИТЛ-18 | 7156 | 20,3 | 425 | 87,5 | 7,2 | 800 | 8800 |
| 9100 | 18,1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900ИИТЛ-24 | 12000 | 26 | 370 | 86 | 8,3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21,5 | 90,2 | |||||
| 900ИИТЛ-19 | 10700 | 20,7 | 330 | 86 | 6,6 | 1250 | 11400 |
| 13380 | 19,1 | 90 | |||||
| 16050 | 17,1 | 90,2 |
Материал части подачи
Мы поставляем несколько видов материала: КД4МКу, Кр30, 304, 304Л, 316Л, 904л (УБ-6), 20#аллой, 2507, 2205 и так далее.
Структура
| 1 | Круглая гайка | 2 | Крышка заднего подшипника | 3 | Винт регулировки | 4 | Задний подшипник | 5 | Штепсельная вилка вентиляции |
| 6 | Передний подшипник | 7 | Крышка переднего подшипника | 8 | Вода сохраняя плиту | 9 | болт | 10 | Колцеобразное уплотнение |
| 11 | Крышка насоса | 12 | Механическое уплотнение | 13 | Тело насоса | 14 | турбинка | 15 | Гайка турбинки |
| 16 | болт | 17 | Колцеобразное уплотнение | 18 | Заприте винт | 19 | Обложка | 20 | Колцеобразное уплотнение |
| 21 | Колцеобразное уплотнение | 22 | ключ | 23 | Колцеобразное уплотнение | 24 | Тело подшипника | 25 | Железа охлажденной воды |
| 26 | Указатель масла | 27 | вал | 28 | Охлаждая труба водопровода | 29 | Приближать к коробке | 30 | Лезвие поддержки |
| 31 | Колцеобразное уплотнение | 32 | Уплотнение масла рамок | 33 | рукав прокладки | 34 | ключ |
Метод передачи
Непосредственное отношение: Насос и мотор сразу соединены с мотором через длинное гибкое сцепление диафрагмы.
Ременная передача: Измените скорость для того чтобы отрегулировать представление насоса через привод В-пояса.
Редуктор: Уменьшите скорость через редуктор, соответствующий для насоса наивысшей мощности
Поверните направление
От стороны привода, насос вращает по часовой стрелке. Направление вращения насоса можно также изменить согласно установке трубопровода потребителя приобъектной.

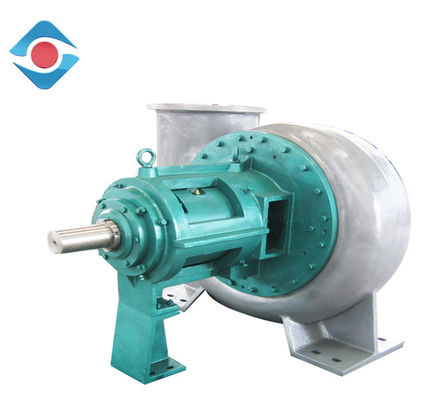

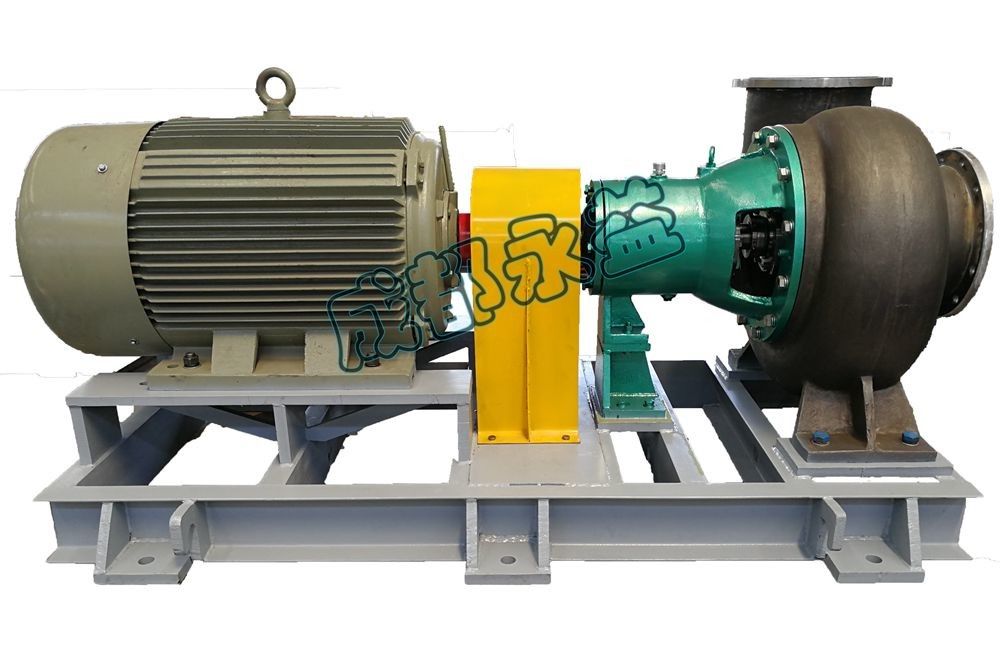

Изображение продукта
