Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Вортекс | Максимальная подача: | 800m3 / х |
|---|---|---|---|
| Руководитель: | 10~50м | Напряжение: | 380V |
| Фланец выхода: | ДН40-ДН250 | Скорость: | 1500rpm |
| Предохранение от насоса: | ИП44/ИП54 | ky: | насос турбинки вортекса |
| Выделить: | насосы погружающийся турбинки вортекса,тип насос вортекса |
||

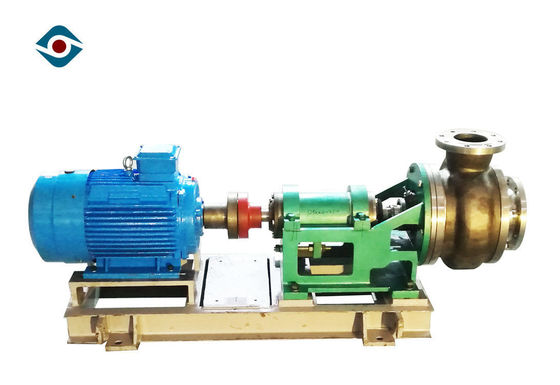

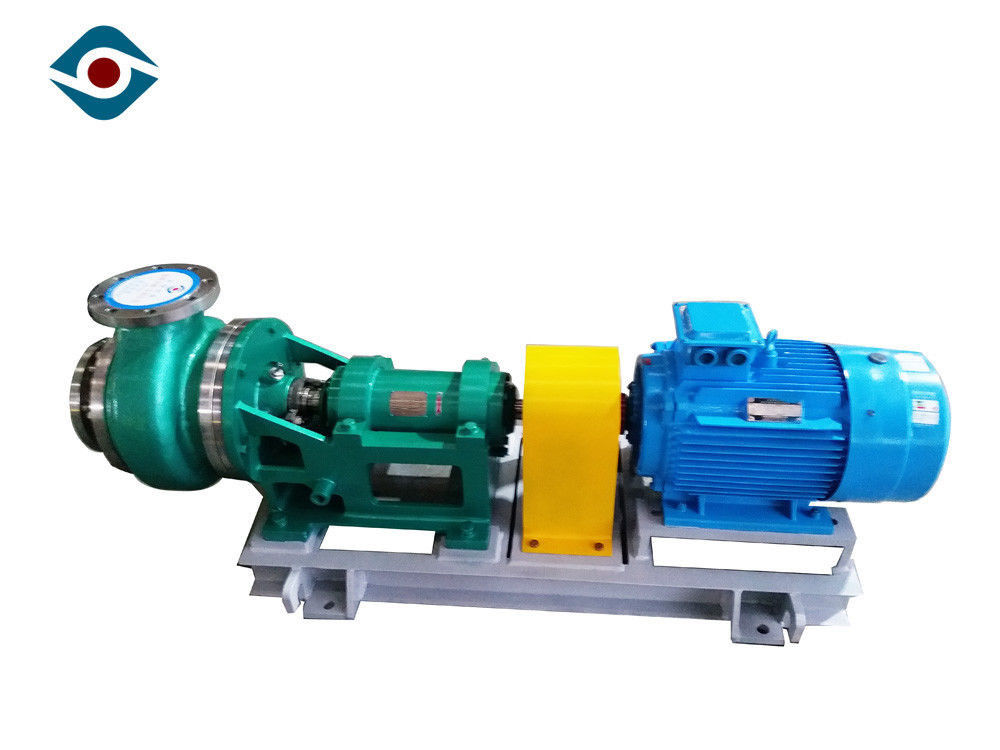

затравка собственной личности насоса латунного насоса турбинки вортекса 380В периферийного электрическая химическая
Внедрение продукции
Насос вортекса серии СВД имеет высокие безопасность и надежность, сильную многосторонность и широкий ряд применения. В то же время, он принимает настоящую общую структуру, поддержку кронштейна, спереди и сзади отверстие двери. Очень безопасно и удобно демонтировать и поддержать с недорогим.
Насос вортекса серии СВД принимает дизайн модульной структуры КАД, компонентное собрание, больше чем 20 моделей, только 5 нося тел и носить кронштейны тела. Части такой же серии имеют большую взаимозаменяемость. Фланцы входа и выхода насоса принимая ГБ91131-2000ПН1.6Мпа (16бар стандартный фланец), она может также использовать фланец различных стандартов согласно требованиям к потребителя.
Насос вортекса серии СВД объединенная отливка с полу-открытой турбинкой. Тело насоса принимает широкий канал подачи, который делает насос способным к адаптации к условиям труда и средству проведенному легко. Особенно соответствующее для средства которое высокое содержание твердых веществ, большая вязкость, легкая кристаллизация. Оно имеет высокую эффективность и превосходное представление анти--кавитации. Турбинка имеет задние лезвия, которые могут уменьшить осевую тягу, предотвратить твердые частицы от входа вспомогательной турбинки, уменьшить ссадину вспомогательной турбинки и увеличить срок службы турбинки.
Уплотнения вала насоса серии СВД принимают вице уплотнение подвижного соединения турбинки + упаковки, уплотнение одно-конца механическое, уплотнение двух-конца спиной к спине механическое, уплотнение двух-конца серии механическое и уплотнение патрона.
Технический параметр
|
Модель |
Представление чистой воды | ||||
|
Подача (³/х м) |
Голова (м) |
Вращая скорость (р/мин) |
Эффективность (%) |
НПСХр (м) |
|
| 40СВД-250 | 8-20 | 15-27 | 1450 | 29 | 2,4 |
| 40СВД-315 | 10-30 | 25-40 | 1450 | 32 | 2,6 |
| 50СВД-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50СВД-315 | 30-50 | 25-40 | 1450 | 35 | 2,6 |
| 50СВД-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65СВД-250 | 50-80 | 15-25 | 1450 | 38 | 2,2 |
| 65СВД-315 | 50-80 | 25-40 | 1450 | 40 | 2,4 |
| 65СВД-400 | 50-80 | 38-60 | 1450 | 37 | 2,6 |
| 80СВД-250 | 80-120 | 15-25 | 1450 | 45 | 2,6 |
| 80СВД-315 | 80-120 | 22-38 | 1450 | 46 | 2,7 |
| 80СВД-400 | 80-120 | 35-55 | 1450 | 47 | 2,9 |
| 100СВД-250 | 120-180 | 10-20 | 1450 | 51 | 2,7 |
| 100СВД-315 | 120-180 | 18-35 | 1450 | 52 | 2,8 |
| 100СВД-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125СВД-250 | 180-250 | 10-20 | 1450 | 55 | 2,9 |
| 125СВД-315 | 180-250 | 18-35 | 1450 | 57 | 3,1 |
| 125СВД-400 | 180-250 | 35-50 | 1450 | 60 | 3,2 |
| 150СВД-315 | 250-350 | 20-35 | 1450 | 62 | 3,2 |
| 150СВД-400 | 250-350 | 32-50 | 1450 | 65 | 3,2 |
| 300СВД-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200СВД-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250СВД-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Применение
|
водоснабжение и канализация центральной системы отопления ♦ |
|
предприятия ♦ железные и стальные металлургии |
|
бумажные фабрики ♦ |
|
рафинадные заводы петрочемикал ♦ |
|
месторождения нефти ♦ |
|
конструкция ♦ электрических станций и электростанций тепловой мощности |
|
аэропорты ♦, химические фабрики |
|
текстильные фабрики ♦, фабрики сахара |
|
химические заводы ♦, электростанции |
|
шахты ♦ |
|
полив дренажа сельскохозяйственных угодиь ♦ и гидравлическое инженерство. |
Данные по деятельности
| Модель | насос вортекса СВД-серий |
| Давление | 1.6МПа |
| Емкость | ³/х 8~750м |
| Голова | 69% |
| Максимал эффективность | 2.4м~3.3м |
| НПСХ | до 1500кг |
| Вес насоса | 1450р/мин |
| РПМ | 1450р/мин |
| Сила мотора | 250КВ |
| Температура | -50℃-130℃ |

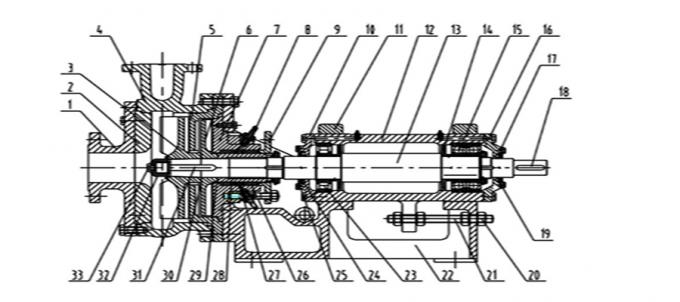

Структура
|
1 |
обложка |
8 |
полоскать сопло |
15 |
задний подшипник |
22 |
кронштейн тела подшипника |
29 |
Колцеобразное уплотнение |
|
2 |
носк-сопротивляйтесь плите |
9 |
набивочная коробка |
16 |
крышка заднего подшипника |
23 |
передний подшипник |
30 |
Колцеобразное уплотнение |
|
3 |
турбинка |
10 |
крышка переднего подшипника |
17 |
задняя железа уплотнения масла |
24 |
уплотнение масла рамок |
31 |
ключ |
|
4 |
тело насоса |
11 |
кронштейн тела подшипника |
18 |
ключ |
25 |
передняя железа уплотнения масла |
32 |
гайка турбинки |
|
5 |
вице камера турбинки |
12 |
тело подшипника |
19 |
уплотнение масла рамок |
26 |
заполнитель |
33 |
заприте винт |
|
6 |
вице турбинка |
13 |
носить |
20 |
гайка регулировки |
27 |
кольцо уплотнения воды |
|
|
|
7 |
комната упаковки |
14 |
лоток дефлектора масла |
21 |
винт регулировки |
28 |
рукав |
После обслуживания
1. Вычерчивание режима будет сделанные своевременными.
2. Обеспечьте гарантию клиентов одногодичную для того чтобы убеждаться работа машины хорошо.
3. Предложения и любые замечания & отражение от клиента были бы обработаны в приоритете.
вопросы и ответы
1. К: Вы изготовитель или торговая компания?
А: Мы изготовитель установленный в 1995, профессиональный изготовитель насоса химического процесса и энергосберегающий смеситель с опытом больше чем 20 год.
2. К: Что ваш срок поставки?
А: Заказ серии будет погружен не позднее 40 рабочих дней после получать депозит.
3. К: Что ваша стратегия обслуживания гарантии?
А: 12 месяца для всех продуктов, и гарантия некоторых продуктов 24монтхс.
4. К: Какая информация мне нужно предложить для цитаты?
А: Средство: ПЭ-АШ __________: ______
Удельный вес: Температура _____: _______
Емкость/подача: Голова ________м3/х: _________м
Напряжение тока: Частота ____________В: _________Хз
Сила: _____________КВ
5. К: Что ваше минимальное количество?
А: Один набор также приветствован к нам.
