Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Насос аксиального потока | Поток: | 500-13000м3/х |
|---|---|---|---|
| Руководитель: | 2-8m | DN: | 300-1100мм |
| Напряжение: | 380В/Кустомизед | Гарантия: | 1 Год |
| цвет: | Индивидуальные | Название продукта: | Насос пропеллера аксиального потока |
| Выделить: | насосы пропеллера аксиального потока,горизонтальный насос пропеллера аксиального потока |
||
Насос аксиального потока одиночного этапа горизонтальный, осев разделил насос турбинки центробежный
Характер продукции
Данные по спецификации
|
|
Модель: аксиальный насос ЗВ-серий горизонтальный |
| Размер разрядки: 300мм~1300мм | |
| Размер входа: 300мм~1300мм | |
| Емкость: ³/х 800~13000 м | |
| Голова: 2~8 м | |
| Максимал эффективность: 73% | |
| НПСХ: 0м~1м | |
| Позволяемая максимальная сила мотора: 315 кв | |
| Турбинка | Позволенный максимальный размер частицы: 20 мм |
| Лопасти: 5/6 | Тип уплотнения: механическое уплотнение/уплотнение уплотнения подвижного соединения/упаковки |
| Тип: закрытая половина открытая | Вес насоса: до 3000кг |
| Материал: Металл (согласно условиям труда) | РПМ: 1450 р/мин |
Технический параметр
насос аксиального потока ЗВ-серий горизонтальный
|
Нет. |
Модель |
Подача м3/х |
Голова м |
Вращая скорость р/мин |
Сила мотора КВ |
|
1 |
ЗВ300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ЗВ350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ЗВ400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ЗВ500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ЗВ600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ЗВ700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ЗВ760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ЗВ820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ЗВ1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
насос аксиального потока ЗЛ-серий вертикальный
|
Нет. |
Модель |
подача м3/х |
Голова м |
Вращая скорость р/мин |
Сила мотора КВ |
|
1 |
ЗЛ300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ЗЛ350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Зл400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ЗЛ500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ЗЛ600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ЗЛ700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ЗЛ800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ЗЛ950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ЗЛ1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ЗЛ1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Структура
|
1 |
Гайка турбинки |
8 |
Комната упаковки |
15 |
соединять |
22 |
уплотнение масла рамок |
29 |
заполнитель |
|
2 |
Крышка запечатывания |
9 |
Основание подшипника |
16 |
соединять |
23 |
Понизьте носить верхнюю крышку |
30 |
крышка запечатывания |
|
3 |
соединение |
10 |
уплотнение масла рамок |
17 |
мотор |
24 |
Понизьте носить более низкую крышку |
31 |
турбинка |
|
4 |
оболочка |
11 |
понизьте подшипник |
18 |
круглая гайка |
25 |
Пакуя крышка |
|
|
|
5 |
вал |
12 |
основание |
19 |
верхняя крышка подшипника |
26 |
сопло |
|
|
|
6 |
рукав |
13 |
Основание мотора |
20 |
верхний подшипник |
27 |
Кольцо уплотнения воды |
|
|
|
7 |
Тело насоса |
14 |
Указатель масла |
21 |
Случай подшипника |
28 |
Крышка насоса |

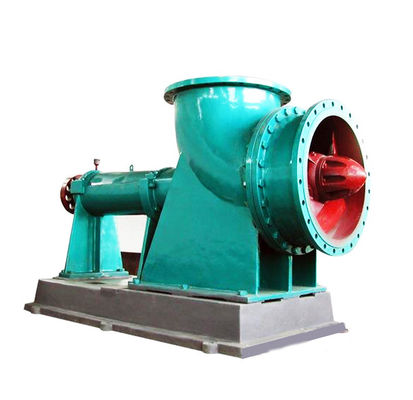

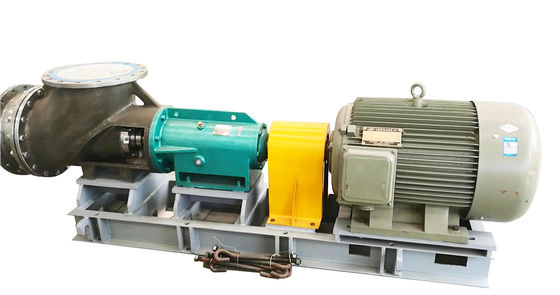

Изображение продукта
