Подробная информация о продукте:
Оплата и доставка Условия:
|
| Максимальная подача: | 1000m3/h | Максимальная головка: | 120M |
|---|---|---|---|
| Внешний вид: | Индивидуальные | Структура: | Одиночный этап |
| Напряжение: | 380V | Другие имена: | Кислотный насос |
| Выделить: | высокий насос химиката давления,электрический химический насос |
||

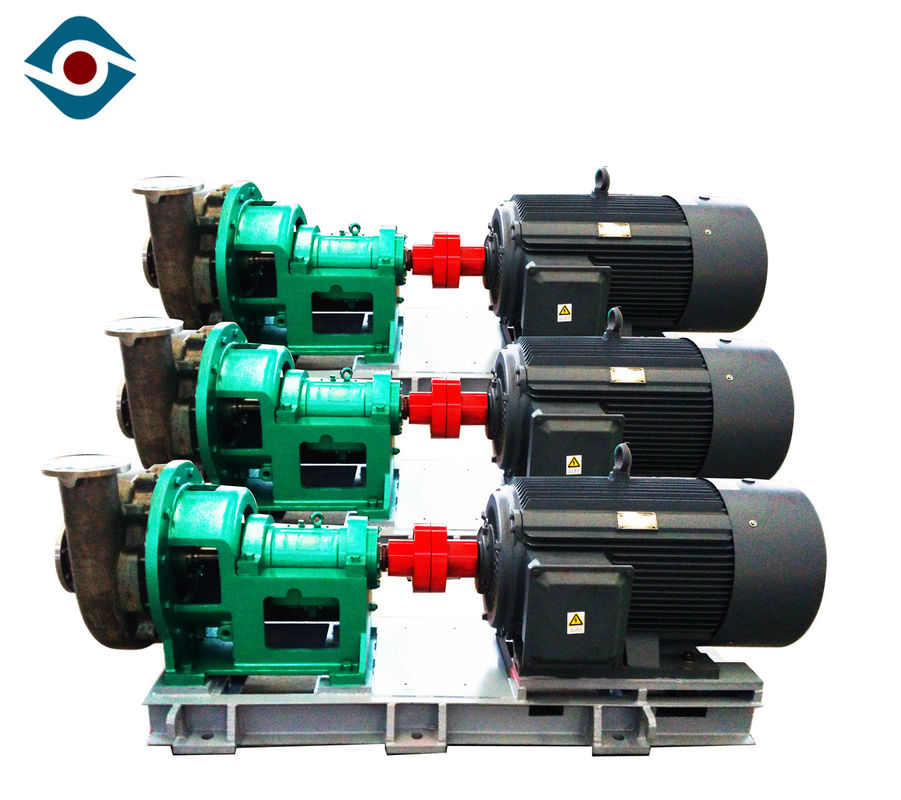

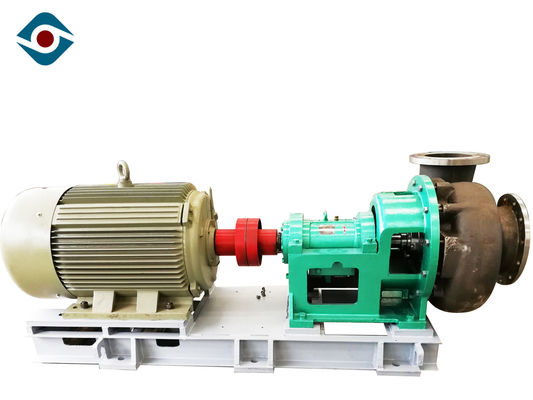

Насос масляной серной кислоты двухшпиндельной нержавеющей стали сильный, кислотоупорный химический насос
Структура
Одиночный этап, одиночное всасывание, консольный тип химический центробежный насос.
И структура ноги установленная и осью установленная доступна; Кожух разделенный Радял.
Подшипники регулируемая роторная часть установленная в гнездо под подшипник.
Выход насоса на одной стороне кожуха.
Механическое уплотнение принято как запечатывание вала.
Директ соединил типом соединениями или гибкими сцеплениями когтя.
Особенность насоса
Кронштейн тела подшипника
Кронштейн тела подшипника насоса ВД структура рамки литого железа (ХТ200, ХТ250) с достаточной ригидностью и некоторая амортизация, своя роль поддержать тело насоса и тело подшипника.
Тело подшипника
Тело подшипника оборудованное с подшипниками завальцовки для поддерживать радиальные и осевые силы вала насоса. Насос ВД оборудован с 2 шарикоподшипниками контакта одиночной строки угловыми на стороне соединения для того чтобы выдержать осевые и радиальные силы. Подшипник ролика одиночной строки цилиндрический установлен на стороне насоса для того чтобы выдержать радиальные силы. Вода 316Л сохраняя плиту помещена на начале железы переднего подшипника для предотвращения средств массовой информации или другой жидкости от входа переднего подшипника.
Структура
| *1 | Запирая винт | *8 | Вице камера турбинки | 15 | Крышка переднего подшипника | 22 | Лоток масла | *29 | Рукав |
| 2 | Набивка | 9 | Колцеобразное уплотнение | *16 | Передний подшипник | 23 | Гайка регулировки | 30 | Кольцо уплотнения воды |
| *3 | Гайка турбинки | *10 | Вице турбинка | 17 | Тело подшипника | 24 | Винт регулировки | 31 | Заполнитель |
| 4 | Колцеобразное уплотнение | *11 | Камера упаковки | 18 | Кронштейн для подшипника | 25 | Кронштейн тела подшипника | 32 | Колцеобразное уплотнение |
| *5 | Турбинка | 12 | Колцеобразное уплотнение | *19 | Задний подшипник | *26 | ось | *33 | ключи |
| *6 | Тело насоса | 13 | Сопло воды Ринсе | 20 | Крышка заднего подшипника | 27 | Крышка экрана | ||
| 7 | Колцеобразное уплотнение | 14 | Вода сохраняя плиту | 21 | Ключ | 28 | Набивочная коробка |
Размер установки
Больше деталей
