Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Центробежный насос | Максимальная подача: | 1000m3/h |
|---|---|---|---|
| Максимальная головка: | 120M | Давление: | 1.6Mpa |
| температуры: | -50-130℃ | цвет: | Индивидуальные |
| Стандартные или Нестандартные: | стандарт | имя: | Насос одиночного этапа высокой эффективности центробежный горизонтальный осев разделенный бросая хим |
| Структура: | насос Одиночн-этапа | ||
| Высокий свет: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||
Промышленный сверхмощный горизонтальный центробежный насос, анти- въедливый химический насос
Характер продукции
Структура
| *1 | Запирая винт | *8 | Вице камера турбинки | 15 | Крышка переднего подшипника | 22 | Лоток масла | *29 | Рукав |
| 2 | Набивка | 9 | Колцеобразное уплотнение | *16 | Передний подшипник | 23 | Гайка регулировки | 30 | Кольцо уплотнения воды |
| *3 | Гайка турбинки | *10 | Вице турбинка | 17 | Тело подшипника | 24 | Винт регулировки | 31 | Заполнитель |
| 4 | Колцеобразное уплотнение | *11 | Камера упаковки | 18 | Кронштейн для подшипника | 25 | Кронштейн тела подшипника | 32 | Колцеобразное уплотнение |
| *5 | Турбинка | 12 | Колцеобразное уплотнение | *19 | Задний подшипник | *26 | ось | *33 | ключи |
| *6 | Тело насоса | 13 | Сопло воды Ринсе | 20 | Крышка заднего подшипника | 27 | Крышка экрана | ||
| 7 | Колцеобразное уплотнение | 14 | Вода сохраняя плиту | 21 | Ключ | 28 | Набивочная коробка |
Эксплуатационные данные
| Емкость: | 8 | ³/х 800 м |
| Голова: | 10 | 90 м |
| Максимал эффективность: | 70% |
| Диаметр: | 200мм~470мм |
| НПСХ: | 1.4м~4.5м |
| Позволяемая максимальная сила мотора: | 315 кв |
| Позволенный максимальный размер частицы: | 20 мм |
| Тип уплотнения: | Уплотнение упаковки уплотнения механического уплотнения динамическое |
| Вес насоса: | до 3000кг |
| РПМ: | 1450 р/мин |
| Материал: | Металл (согласно условиям труда) |
Особенности
анти--корозия и износоустойчивый горизонтальный центробежный насос
настоящая общая структура: поддержка кронштейна и форма задней двери
обслуживание безопасное и удобное
большая взаимозаменяемость
следовать стандартом ХГ20592-2000ПН16Мпа
объединенная турбинка отливки
тело насоса принимает широкий расчет канала подачи
соответствующий для высокого средства содержания твердых веществ, высоковязких и легких кристаллизации
Описание структуры
Кронштейн тела подшипника
Кронштейн тела подшипника насоса ВД структура рамки литого железа (ХТ200, ХТ250) с достаточной ригидностью и некоторая амортизация, своя роль поддержать тело насоса и тело подшипника.
Тело подшипника
Тело подшипника оборудованное с подшипниками завальцовки для поддерживать радиальные и осевые силы вала насоса. Насос ВД оборудован с 2 шарикоподшипниками контакта одиночной строки угловыми на стороне соединения для того чтобы выдержать осевые и радиальные силы. Подшипник ролика одиночной строки цилиндрический установлен на стороне насоса для того чтобы выдержать радиальные силы. Вода 316Л сохраняя плиту помещена на начале железы переднего подшипника для предотвращения средств массовой информации или другой жидкости от входа переднего подшипника.
Технический параметр
|
модель |
Представление чистой воды |
||||||
|
подача (м3/х) |
голова (м) |
скорость (р/мин) |
максимум эффективность (%) |
НПСХ (НПСХр) м |
вес насоса главный КГ |
компонент вала |
|
|
40ВД-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40ВД-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40ВД-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50ВД-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50ВД-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50ВД-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50ВД-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65ВД-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65ВД-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65ВД-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65ВД-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65ВД-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80ВД-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80ВД-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80ВД-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80ВД-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80ВД-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100ВД-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100ВД-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100ВД-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125ВД-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125ВД-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125ВД-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125ВД-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150ВД-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150ВД-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150ВД-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150ВД-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200ВД-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200ВД-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250ВД-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250ВД-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |

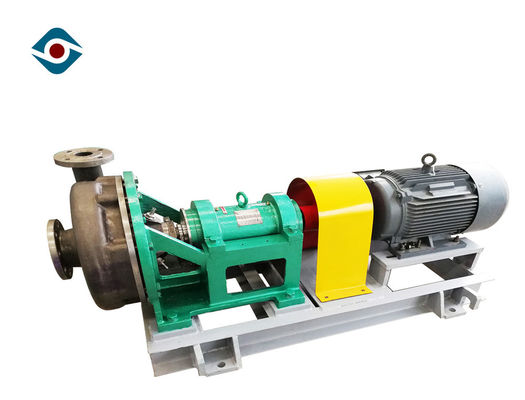

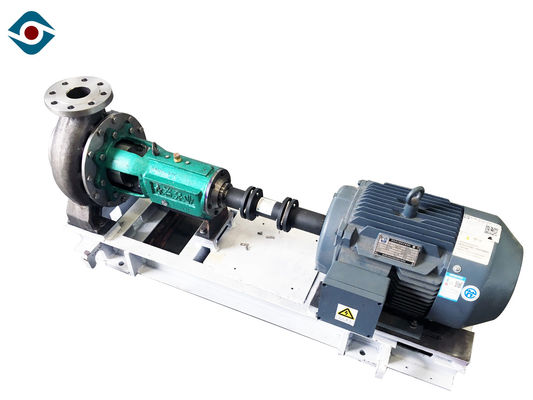

Шоу продукта
Применение полей
|
Ежедневные химикаты |
Лицевые пена, гель волос, краски волос, зубная паста, шампунь, блеск ботинка, Косместикс етк. |
|
Фармация |
Жидкость питания, китайская традиционная медицина патента, тавот медицины, биологические продукты етк. |
|
Химическая промышленность |
Сало, дисольвент, смола, краска, пигмент, агент етк масла. |
|
Другая индустрия |
Индустрия Контруктион, пластиковая индустрия, текстильная промышленность, агент етк флотирования угля. |
вопросы и ответы
1. К: Вы изготовитель или торговая компания?
А: Мы изготовитель установленный в 1995, профессиональный изготовитель насоса химического процесса и энергосберегающий смеситель с опытом больше чем 20 год.
2. К: Что ваш срок поставки?
А: Заказ серии будет погружен не позднее 40 рабочих дней после получать депозит.
3. К: Что ваша стратегия обслуживания гарантии?
А: 12 месяца для всех продуктов, и гарантия некоторых продуктов 24монтхс.
4. К: Какая информация мне нужно предложить для цитаты?
А: Средство: ПЭ-АШ __________: ______
Удельный вес: Температура _____: _______
Емкость/подача: Голова ________м3/х: _________м
Напряжение тока: Частота ____________В: _________Хз
Сила: _____________КВ
5. К: Что ваше минимальное количество?
А: Один набор также приветствован к нам.
