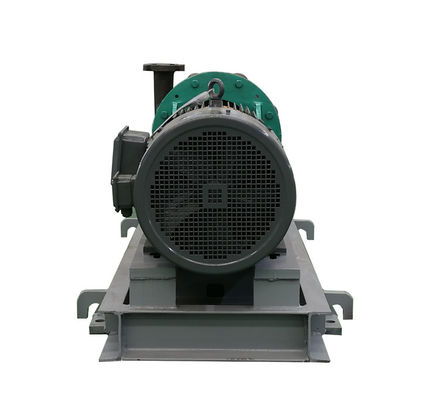

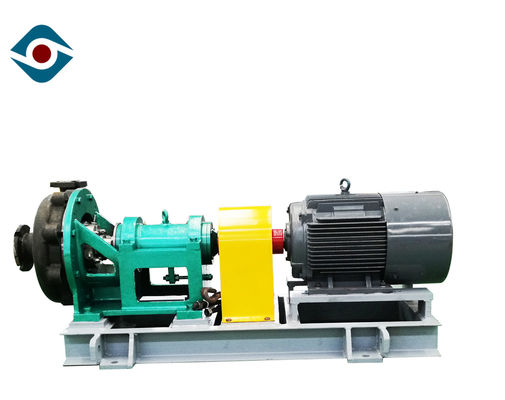

Открытый тип задняя часть вытягивает вне установку центробежных насосов затравки собственной личности горизонтальную

Раскройте тип насосы Само-затравки задней установки вырывания горизонтальной центробежные

Данные по деятельности

Размер разрядки: 20мм ~250мм

Размер входа: 32мм~300мм

Емкость: ³/х 4~2000м

Голова: 2~160м

Максимал эффективность: 65%

НПСХ: 0м~3.5м

Тип турбинки: закрытый/половинный раскройте

РПМ: 1450р/мин~2900рпм

Конструкция

• уплотнения упаковки или механические уплотнения
• горизонтальная установка
• Номинальный диаметр: ДН32~ДН300
• грязь-устойчивая открытая турбинка
• зазор турбинки можно оптимально отрегулировать от внешней стороны
• горизонтальное всасывание и вертикальная разрядка
• разделенный радял насос волюты

Материал

• Рассортированная серая сталь углерода литого железа (Вкб)
• Легированная сталь Кф8
• Кф8м Кф3
• Сплав 20 Кф3м (Сс-316л)
• Кд4мку. Ни-сплавы никеля
• Ни-сопротивляйтесь 2-1никл
• Р55 Хастеллой- Б/К
• Орудийный металл/бронза

Особенность структуры

• Стандарты ИСО5199 и ГБ/Т5656

• основанный на предварительной гидравлической модели, более высокая эффективность

• высокая многосторонность и широкий ряд применения

• дизайн тяги-назад: уменьшите обслуживание и отремонтируйте цены

• заменимые части

• Фланец стандарта ГБ/Т9113.1-2000ПН2.5МПа

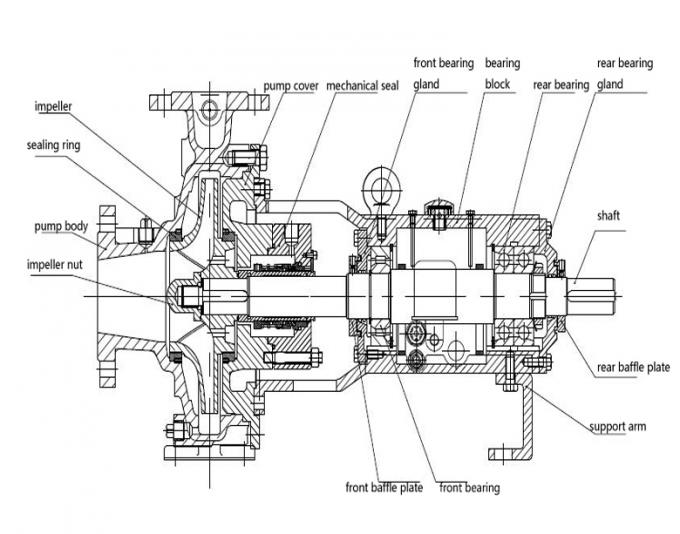

Детали

Кожух насоса: дизайн случая волюты, радял разделенный с интегрированными ногами, обеспечивает превосходное сопротивление к нагрузкам трубопровода и улучшенной надежности. Дизайн вырывания делает его возможным извлечь вращая элемент без влияния деятельности втулки мотора.

Турбинка: Иньплеллер бросание инблок. 2 пути сбалансировать осевую силу насоса: когда номинальный диаметр турбинки чем или равный до 250мм, заднее лезвие использовано для того чтобы сбалансировать силу; когда номинальный диаметр турбинки больше чем или равный до 315мм, кольцо запечатывания и отверстие баланса использованы для того чтобы сбалансировать силу. Остаточная осевая сила поглощена набором угловых шарикоподшипников контакта.

Уплотнение вала: Размер полости уплотнения вала соотвествует различных типов уплотнения вала. Уплотнение упаковки, уплотнение одиночного конца механическое, двустороннее уплотнение давления, прессурелесс двустороннее уплотнение, и уплотнение патрона механическое можно использовать для того чтобы соотвествовать потребность клиентов.
