Подробная информация о продукте:
Оплата и доставка Условия:
|
| Расход потока: | 2000 m3/h | Поднимите головку: | 160 m |
|---|---|---|---|
| Тип: | Насос лезвия | Напряжение: | Больше чем 220В |
| имя: | Насос затравки собственной личности | Тип уплотнения: | Уплотнение упаковки механического уплотнения |
| Рабочее давление: | 2.5MPa | ||
| Выделить: | центробежные насосы химического процесса,Химические насосы перехода |
||

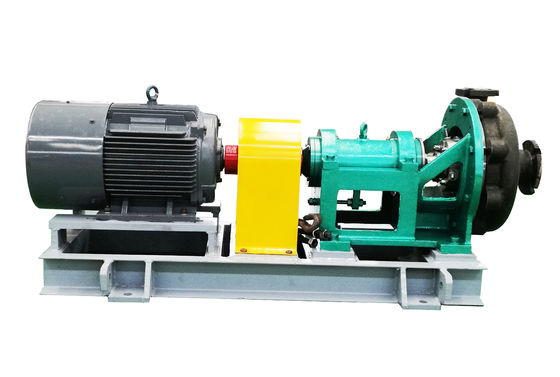

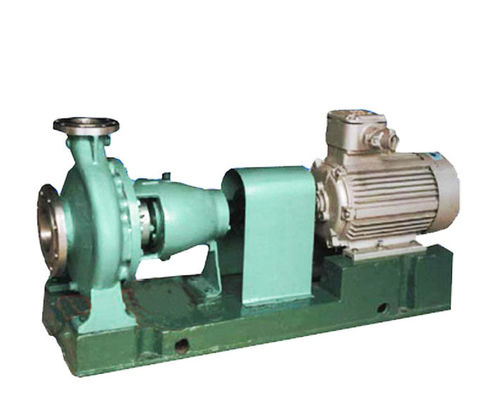

Высокоскоростная коррозионностойкая собственная личность воспламеняя центробежный насос для высокотемпературного химиката
Данные по деятельности
Таблица представления
| Модель | Проектная скорость н=2900р/мин | Расклассифицированное Спедн=1450р/мин | |||||||||||||
| Турбинка |
Емкость к (м3/х) |
Голова Х (м) |
Относительная плотность ρ=1.00 | Относительная плотность ρ=1.84 | Турбинка |
Емкость (м3/х) |
Голова х (м) | Относительное Денситыρ=1.00 | Относительное Денситыρ=1.84 | ||||||
| Сила и модель мотора | Сила и модель мотора | ||||||||||||||
| Кв | Кв | Кв | Кв | ||||||||||||
| ИКЗ80/250 | Д | 150 | 55 | 37 | 200Л2-2 | 75 | 280С-2 | Э | 70 | 11 | 5,5 | 132С-4 | 7,5 | 132М-4 | |
| С | 140 | 50 | 30 | 200Л1-2 | |||||||||||
| Э | 130 | 47 | 55 | 250М-2 | |||||||||||
| ИКЗ80/315 | А | 200 | 130 | 110 | 315С-2 | 185 | 315Л-2 | А | 100 | 32 | 15 | 160Л-4 | 30 | 200Л-4 | |
| Б | 190 | 125 | Б | 95 | 30 | ||||||||||
| М | 180 | 120 | 90 | 280М-2 | 160 | 315Л1-2 | К | 85 | 24 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| Н | 170 | 110 | 75 | 280С-2 | Д | 70 | 18 | 7,5 | 132М-4 | 15 | 160Л-4 | ||||
| К | 160 | 100 | 132 | 315М-2 | |||||||||||
| С | 150 | 90 | 110 | 315С-2 | |||||||||||
| Д | 140 | 80 | 55 | 250М-2 | 90 | 280М-2 | |||||||||
| ИКЗ80/400 | А | 105 | 52 | 30 | 200Л-4 | 55 | 250М-4 | ||||||||
| Б | 100 | 50 | 55 | 250М-4 | |||||||||||
| К | 90 | 44 | 45 | 225М-4 | |||||||||||
| Д | 80 | 38 | 18,5 | 180М-4 | 37 | 225С-4 | |||||||||
| Э | 75 | 30 | 15 | 160Л-4 | 30 | 200Л-4 | |||||||||
| ИКЗ100/200 | А | 230 | 45 | 45 | 225М-2 | 75 | 280С-2 | А | 115 | 11 | 7,5 | 132М-4 | 11 | 160М-4 | |
| Б | 210 | 40 | 37 | 200Л2-2 | 55 | 250М-2 | Б | 100 | 10 | 5,5 | 132С-4 | ||||
| К | 180 | 32 | 22 | 180М-2 | 45 | 225М-2 | К | 90 | 8 | 4 | 112М-4 | 7,5 | 132М-4 | ||
| Д | 150 | 25 | 37 | 200Л2-2 | Д | 80 | 6 | 3 | 100Л2-4 | 5,5 | 132С-4 | ||||
| ИКЗ100/250 | А | 280 | 75 | 90 | 280М-2 | 160 | 315Л1-2 | А | 130 | 20 | 15 | 160Л-4 | 22 | 180Л-4 | |
| Б | 260 | 70 | 75 | 280С-2 | 132 | 315М-2 | Б | 125 | 16 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| М | 240 | 65 | 75 | 280С-2 | 110 | 315С-2 | К | 120 | 14 | 15 | 160Л-4 | ||||
| К | 220 | 60 | 55 | 250М-2 | 110 | 315С-2 | Д | 100 | 10 | 7,5 | 132М-4 | 11 | 160М-4 | ||
| Н | 200 | 52 | 45 | 225М-2 | 90 | 280М-2 | |||||||||
| Д | 175 | 45 | 37 | 200Л2-2 | 75 | 280С-2 | |||||||||
| ИКЗ100/315 | А | 270 | 135 | 160 | 315Л1-2 | А | 130 | 32 | 22 | 180Л-4 | 37 | 225С-4 | |||
| Б | 260 | 128 | 132 | 315М-2 | Б | 120 | 30 | 18,5 | 180М-4 | 30 | 200Л-4 | ||||
| М | 250 | 120 | К | 100 | 26 | 15 | 160Л-4 | ||||||||
| Н | 230 | 112 | 110 | 315С-2 | 185 | 315Л-2 | Д | 90 | 21 | 11 | 160М-4 | 18,5 | 180М-4 | ||
| К | 220 | 105 | |||||||||||||
| С | 210 | 95 | 90 | 280М-2 | 160 | 315Л1-2 | |||||||||
| Д | 190 | 85 | 75 | 280С-2 | 132 | 315М-2 | |||||||||
Особенность структуры
Стандарты ИСО5199 и ГБ/Т5656
основанный на предварительной гидравлической модели, более высокая эффективность
высокая многосторонность и широкий ряд применения
дизайн тяги-назад: уменьшите обслуживание и отремонтируйте цены
заменимые части
Фланец стандарта ГБ/Т9113.1-2000ПН2.5МПа
Детали
Кожух насоса: дизайн случая волюты, радял разделенный с интегрированными ногами, обеспечивает превосходное сопротивление к нагрузкам трубопровода и улучшенной надежности. Дизайн вырывания делает его возможным извлечь вращая элемент без влияния деятельности втулки мотора.
Турбинка: Иньплеллер бросание инблок. 2 пути сбалансировать осевую силу насоса: когда номинальный диаметр турбинки чем или равный до 250мм, заднее лезвие использовано для того чтобы сбалансировать силу; когда номинальный диаметр турбинки больше чем или равный до 315мм, кольцо запечатывания и отверстие баланса использованы для того чтобы сбалансировать силу. Остаточная осевая сила поглощена набором угловых шарикоподшипников контакта.
Уплотнение вала: Размер полости уплотнения вала соотвествует различных типов уплотнения вала. Уплотнение упаковки, уплотнение одиночного конца механическое, двустороннее уплотнение давления, прессурелесс двустороннее уплотнение, и уплотнение патрона механическое можно использовать для того чтобы соотвествовать потребность клиентов.
Применение
В полях химикатов, нефтехимической промышленности, металлургии, индустрии синтетического волокна, фармацевтической промышленности, индустрии бумажный делать, индустрии кондиционирования воздуха, сахарной промышленности, нагревая индустрии, опреснения морской воды, и водоснабжения, КЗ-серии пумпсаре соответствующего для того чтобы транспортировать нейтральное жидкостное средство, въедливое жидкостное средство, ясное жидкостное средство и средство жидкости содержа немногие твердые частицы.
